注意 LED显示屏施工中会遇到的坑
作者:麦尔信息技术有限公司 发布时间:2019/8/17 9:36:50 点击:1163
注意 LED显示屏施工中会遇到的坑

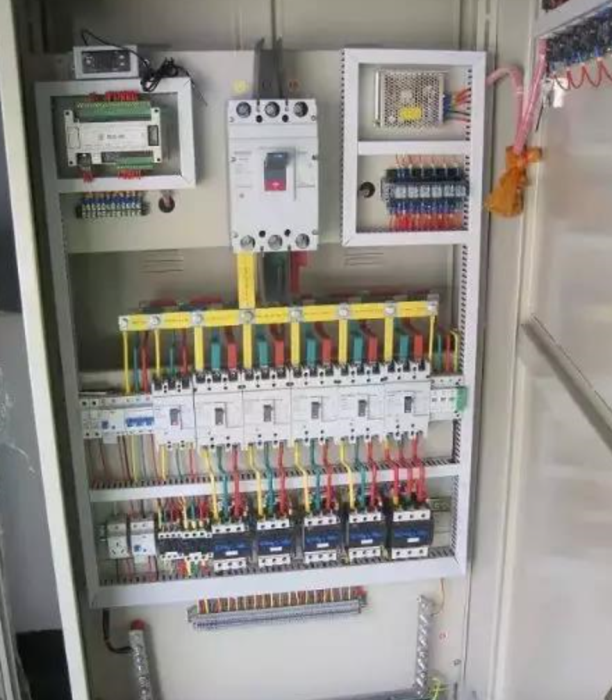

1、配电箱内主线混乱,有并联现象。
2、分闸一闸多接。
3、左侧接线不合理,不符合接线要求。
4、接地线颜色不符合用地按要求,非PE线。
参考标准:GB50484- 4.4.4用电设备应执行“一机一闸一保护”控制保护的规定。严禁一个开关控制两台(条)及以上用电设备(线路)。
1、无防雨措施,缺少配电箱,直接放在地面。
2、不符合一机一闸一保护要求。
3、刀闸不符合安全用电要求,主要原因铜片部分露在外面。
4、右侧刀闸缺少保护罩,左侧刀闸接线不符合规范要求。
5、接线无主开关。
6、配电盘的绝缘板非电木板。
7、无PE线连接点。
8、整体配电盘不符合要求,属报废性质。
参考标准:GB50484-4.4.2分配电箱应装设总隔离电器、总断路器和分路隔离电器、分路漏电断路器。 4.4.9其外形结构应能防雨。4.4.4用电设备应执行“一机一闸一保护”控制保护的规定。 根据GB 50054-1995的规定,刀闸存有铜芯外露,不得在工业上使用。
1、电缆线为架设离地面或者埋地保护 。
2、PE线使用附加线,拖拉电缆线时强度不够。
参考标准:GB50484-4.3.8电缆穿越道路时应采用坚固的保护管,管径不得小于电缆外径的1.5倍,管口应密封。 4.3.4电缆线路不得沿地面直接敷设,不得浸泡在水中。
1、电缆线未加过路防护。
2、钢板压在电缆线上。
3、基坑无防护。
参考标准:GB50484-4.3.8电缆穿越道路时应采用坚固的保护管,管径不得小于电缆外径的1.5倍,管口应密封。 4.3.4电缆线路不得沿地面直接敷设,不得浸泡在水中。
1、电缆线使用铁丝固定。
2、电缆线和钢结构在一起无隔离措施。
3、电缆线直接在钢梁上铺设。
参考GB50484-4.3.5电缆与支架之间应采用绝缘物可靠隔离,绑扎线应采用绝缘线。
1、电机缺少防雨罩,无绝缘措施。
2、三条相线直接和电机线绕在一起,固定不牢。
3、无外壳接地。
参考标准:GB50484-4.3.9电缆接头应进行绝缘包扎,并应采取防雨和保护措施。电缆接头不得设置于地下。
1、配电箱门板损坏。
2、主漏保缺少隔离开关。
3、分漏保缺少隔离开关。
4、使用民用插座插头。
5、主漏保一闸多接。
6、PE线未接。
7、主漏保未控制分漏保。
8、电源线不能从箱门口进入。
参考标准:GB50484-4.4.2分配电箱应装设总隔离电器、总断路器和分路隔离电器、分路漏电断路器。 4.4.9其外形结构应能防雨。
4.4.4用电设备应执行“一机一闸一保护”控制保护的规定。严禁一个开关控制两台(条)及以上用电设备(线路)。
1、电焊机接地线未固定
