冷通道机房冷通道机柜封闭冷通道机房机柜

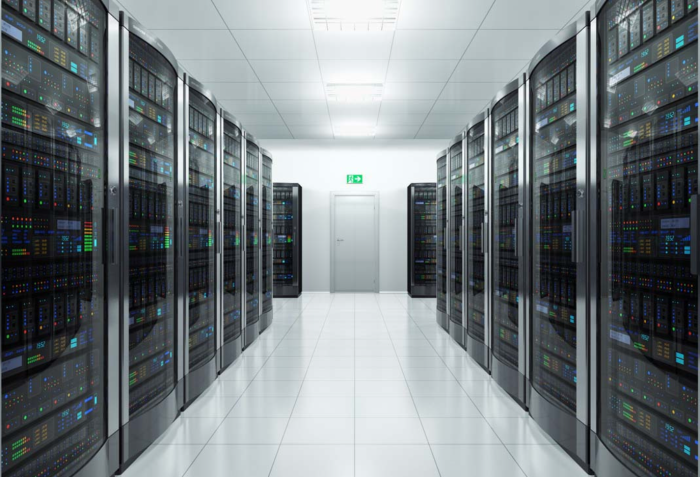

通道封闭系统是一项应用于降低因工作而发热的设备温度的技术；主要应用于数据中心机房。机房在IT业一般是指电信、网通、移动、双线、电力以及政府或者企业等，存放服务器的，为用户以及员工提供IT服务的地方。了解上述两个概念想理解冷通道机房和冷通道机柜就很简单了，通俗的讲就是机房使用冷通道设计，合理布局机房内的机柜和线路并降低机器工作产品的热量。




　　冷通道工作原理: 空调吹出冷风→静电地板→机柜前门（冷通道）→经过机柜→机柜后门（热通道）→热风回到空调内



　　随着服务器设备的功耗不断提高，机柜所需的散热能力将需要大大的加强。合理地使用冷通道方案，可大大提升数据中心的散热能力，充分有效地使用机柜和机房空间。



　　冷/热通道封闭系统是基于冷热空气分离有序流动的原理，冷空气由高架地板下吹出，进入密闭的冷池通道，机柜前端的设备吸入冷气，通过给设备降温后，形成热空气由机柜后端排出至热通道。热通道的气体迅速返回到空调回风口。



　　机柜密闭式涡轮后门，把热气汇集，通过垂直风管与天花板无缝联接。热回风与冷量完全隔离。因此提高内部的冷气利用率，带走更多设备产生热量，降低设备温度。



　　冷通道全封闭方式：为在冷通道的两端安装端门，通道顶部采用模块化自动开启方式，天窗全部封闭，发生火灾告警与消防告警时联动天窗会自动打开。热回风与冷量完全隔离，提高内部的冷气利用率，带走了设备产生的热量，降低了设备的温度。


　冷通道封闭系统的优势：



　　1.模块化：模块化设计，每个模块都能独立进行安装与拆卸，移动方便，扩展便捷。



　　2.安全性：顶板与消防联动，有火警信号后，顶板自动打开，消防灭火气体可进入通道灭火。



　　3.便捷性：无门槛，可方便运输工具无阻碍进出。



　　4.美观性：通道封闭窗口材料为透明玻璃，外观与机柜风格一致。



　　5.定制化：可根据机柜高度和机房顶部空间高度灵活调整密封方案。



　　6.安装可靠性：各部件均安装在机柜承重框架上，固定在框架的顶面、正面、侧面，安装简单。


封闭冷通道天窗系统



　　? 封闭冷通道天窗系统由两侧龙骨、固定天窗、消防天窗和功能天窗组成，客户可根据需求选择不同架构。两台机柜组成一个扩展单元。



　　? 密闭通道内可安装温湿度和烟感报警器，并可与消防天窗联动。消防天窗打开面积比不小于65%。



　　封闭冷通道移门系统



　　? 封闭冷通道移门系统由平移门和旋转门两种方案，客户可根据需求选择不同移门系统（2 套/系统）。



　　? 移门可视区域镶嵌5mm 钢化玻璃，保证通道的可视性的同时满足消防应急要求。移门下沿和机柜外侧配备密封刷条，提高了通道的密闭性。



　　现在阶段随着机房IT设备的功耗越来越高，机房散热日益增加，对机房的冷却设备提出了更严峻的要求。我们提出从被动式冷却到冷通道封闭的整体解决方案。



　　传统被动式冷却：



　　前门网孔门，靠服务器本身风扇前后散热;网孔冲孔率直接影响散热效果; 低散热量，解决单机柜热量不超过5KW;在机柜顶部和列头柜外侧容易形成风的回路短 路设备进风口温度一般要远高于精密空调出风口温度，制冷效率低。



先进的冷通道解决方案：



　　冷通道封闭，和热通道完全隔离；可取消前网孔门，网孔门对散热无妨碍冷、热风不会形成短路从而造成有效制冷量的损失设备进风口和冷通道出风口的温度接近，制冷效率相对高封闭冷通道增加机柜前部静压箱的压力，提高制冷效率。
